渣漿泵進出口管段的配置及要求

（1）渣漿泵吸入管線

吸入管徑：吸入管徑應大于泵的進口直徑或相等，原則是既避免泵產生汽蝕，又不能使?jié){體在管路中形成沉積。

吸入口閘閥：為便于維修泵，應設吸入口閘閥，其直徑與吸入管徑相同。在泵的吸入口與吸入管之間應設伸縮節，以便拆裝泵。

（2）渣漿泵排出管線

排出管徑：排出管徑與漿體性質、輸送流量沉降流速有關，管徑選擇由計算確定，一般情況下，排出管徑大于泵的出口直徑或相等。

出口閘閥：出口閘閥應與排出管徑相同。

壓力表：位于泵出口和第一個閥門之間的直管段上。

（3）渣漿泵管路配置注意事項

管路布置如圖9所示：


          a) 高位布置                                                                                                                      b) 低位布置

                              圖9  泵進出口管線

管徑大小要考慮系統阻力、漿體的臨界沉降流速等綜合因素。吸入管應盡量短而直。在泵的吸入口處，最好配備一段與進口直徑相同的直管段，其長度應不小于3倍進口直徑。吸入管內流速一般為1.5～3.0 m/s ，視輸送漿體的沉降流速而定。

采用高位布置時泵的吸入管路應避免形成汽穴，推薦采用上母線為水平的變徑管，如圖10所示。

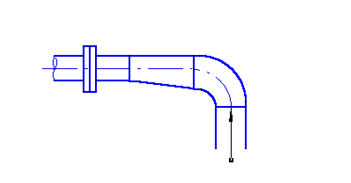

圖10  上母線為水平的變徑管

用閥門調節流量時，調節閥應設在泵出口，不允許在入口管路上用閥門調節，以免產生汽蝕。
